電氣汽車在環境問題上受到關注， 因此，普及電動汽車所不可欠缺的快速充電器的能耗也成為了測量評估的對象。

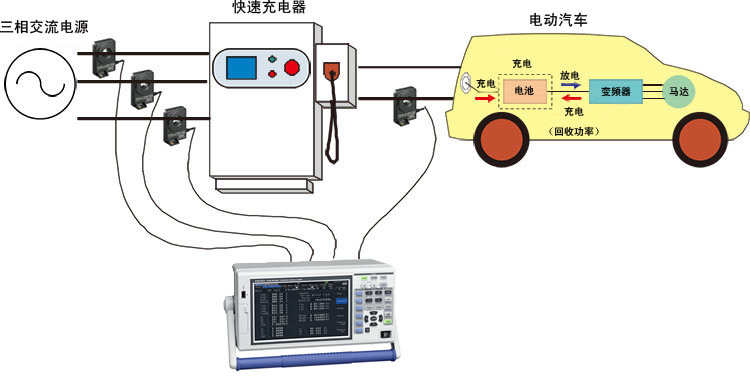

· 快速充電器的輸入側三相 AC200V 線和輸出 DC500V 線可以只用一臺 PW3390 功率分析儀進行同步測量
· 電流輸入時使用高精度閉口型電流傳感器最佳

PW3390 的測量顯示電壓、電流、有功功率、視在功率、功率因數、頻率、損耗、效率、畸變率、電壓不平衡率( 3 電壓和3 電流測量時)等

A: 閉口型電流傳感器的組合例
功率分析儀：PW3390

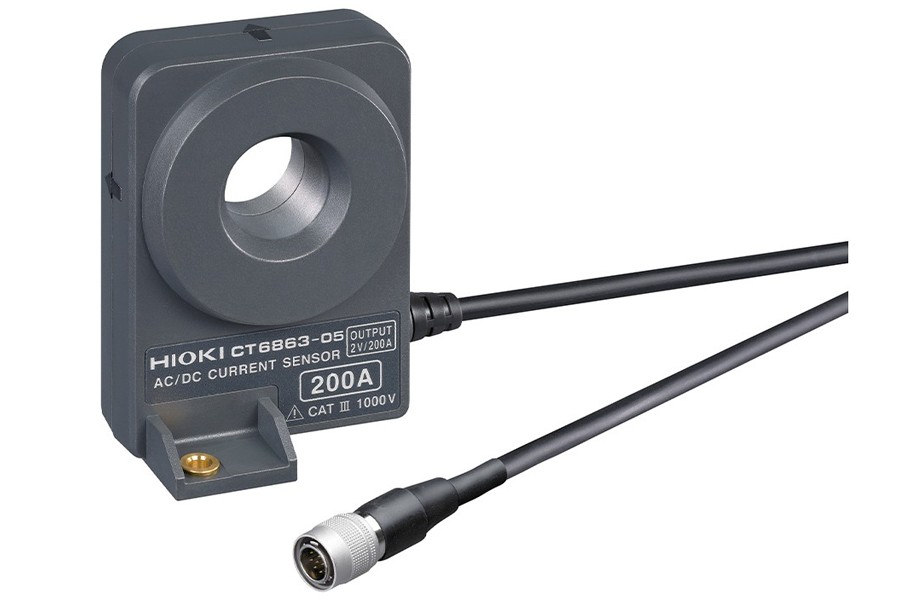

閉口型電流傳感器：CT6863(200A、DC~500kHz) ×4 臺
B: 鉗口型電流傳感器的組合例
功率分析儀：PW3390
鉗形AC/DC傳感器：CT6843(200A、DC～500kHz)×4臺

※記載的內容是根據 2017年2月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
