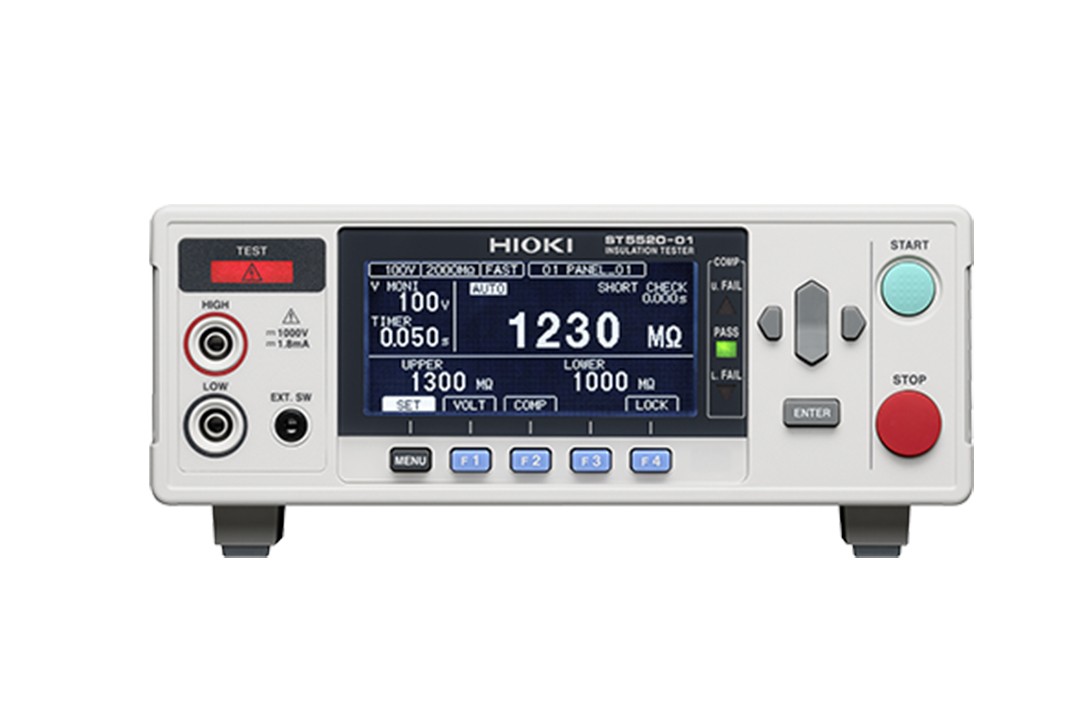

絕緣電阻測試儀 ST5520

返回上一頁
實現了"高速"絕緣電阻檢查
最快50ms高速判定 快速釋放殘留電壓 測量電壓25～1000V可任意選擇 接觸檢查功能 短路檢查功能

● 最快50ms的高速判斷
● 快速釋放殘留電壓
● 任意設置試驗電壓值（25～1000V（1V分辨率）設置）
● 接觸檢查功能（防止由于接觸不良造成的誤判斷）
● 短路檢查功能（防止不合格品流入市場）

主機無法單獨測量。請根據測量目的另外購買測試線。
  • 實現絕緣電阻檢查的“快速”

    絕緣電阻測試儀ST5520是一款滿足了生產線上快節奏要求的產品。

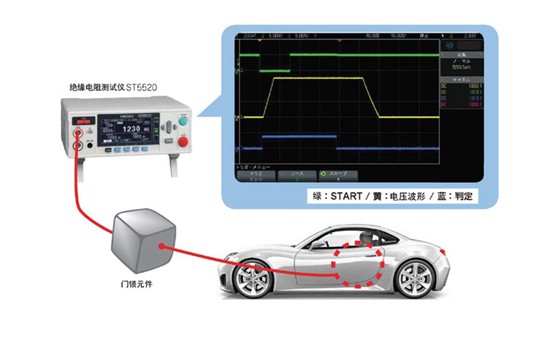

  • 最快50ms的快速判定

    以業界最快50ms的速度檢查完畢。與本公司以往機型相比速度提高了近700ms。 （※波形為9MΩ、10pF的被測物的檢查結果。）

  • 高速自動放電功能

    檢查后的放電時間與以往機型相比大幅縮短。 同一條件下比較，也能實現990ms的工時的改善。

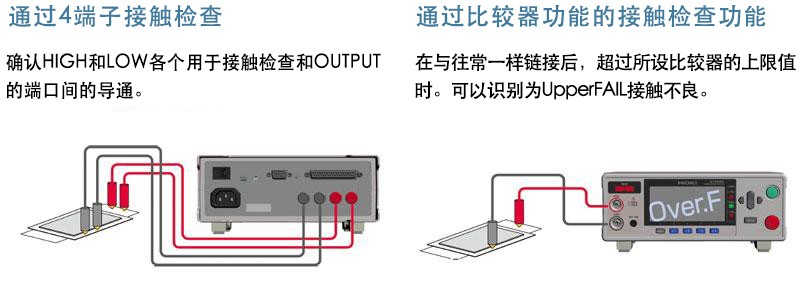

  • 2種接觸檢查

    4端子連接時和2端子連接時，有2種接觸檢查功能。

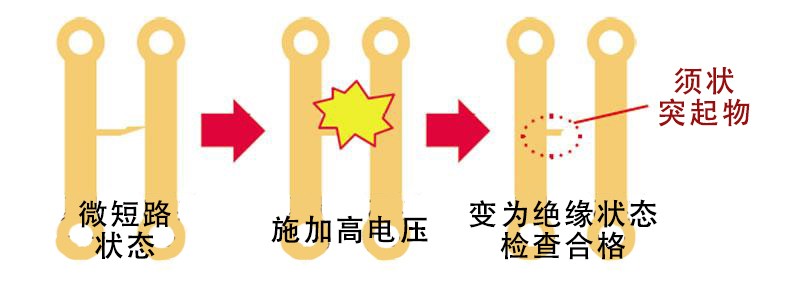

  • 通過微短路檢測查提高檢查品質

    通過低電壓檢查準確找出如微短路這樣因為高壓導致燒損設備的不良現象。

  • 帶開關的探頭（選件）

    可以手持探頭直接作業，實現安全、簡單的測量。

基本參數

測試項目絕緣電阻（直流電壓施加方式）

測試電壓/測量量程
（手動/自動）

25 V ≦ V < 100 V (2.000/20.00/200.0 MΩ),
100 V ≦ V < 500 V (2.000/20.00/200.0/2000 MΩ),
500 V ≦ V ≦ 1000 V (2.000/20.00/200.0/4000/9990 MΩ)
基本精度±2 % rdg. ±5 dgt.
25 V ≦ V < 100 V [0～20 MΩ],
100 V ≦ V < 500 V [0～20 MΩ],
500 V ≦ V ≦ 1000 V [0～200 MΩ]
測試速度FAST：30ms/次，SLOW：500ms/次（切換）
顯示屏LCD (壽命100,000小時),背光燈4階段
存儲功能

保存內容：額定測量電壓、比較器上下限值、測試模式、判定時蜂鳴音、測試時間、響應時間、電阻量程、測量速度
存儲數：最多10組（可保存/讀?。?/p>

測試模式連續模式、PASS STOP模式、FAIL STOP模式、強制結束時判定模式（切換）
比較設置UPPER_FAIL：測量值≧上限值
PASS： 上限值＞測量值＞下限值
LOWER_FAIL：測量值≦下限值
判定處理蜂鳴音、PASS/U.FAIL/L.FAIL 的LED 燈亮，UL_FAIL時U.FAIL/L.FAIL同時燈亮，EXT. I/O 輸出、通過RS-232C獲取判定結果
試驗時間計時器0.045 s ～ 999.999 s（0.001 s 分辨率），從施加電壓到判定合格與否的時間
響應時間計時器試驗開始后，禁止按照0.005 s ～ 999.999 s（0.001 s 分辨率）設置比較器判定動作的時間
模擬輸出DC +4 V f.s.

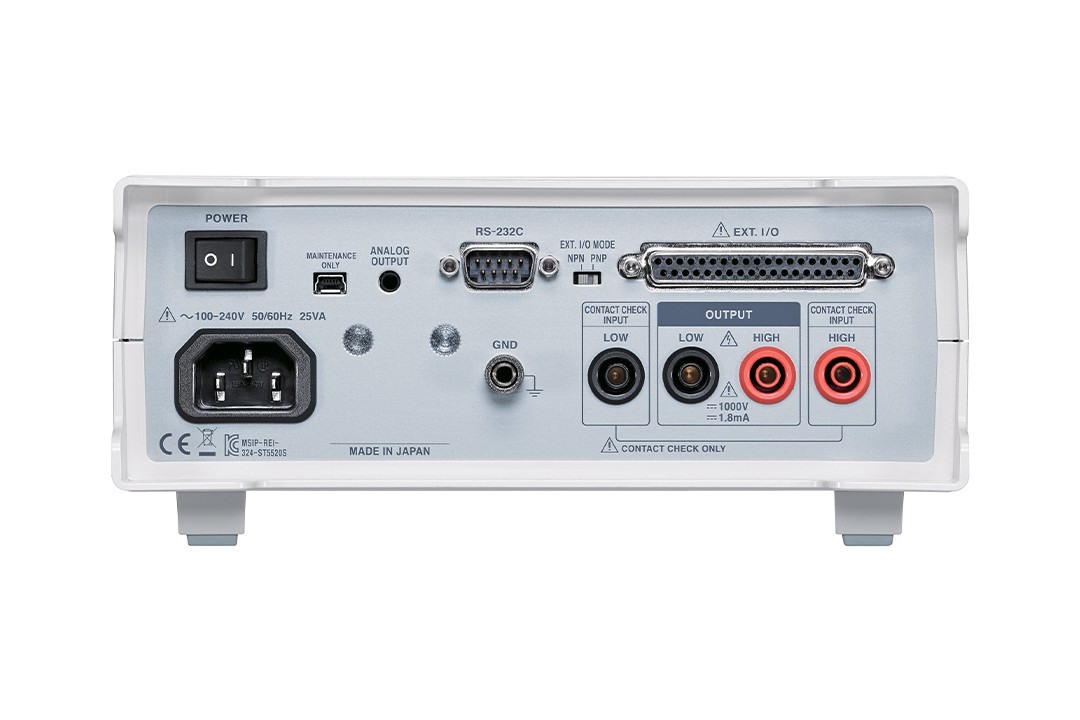

接口RS-232C（標配），外部I/O（外部控制器用輸入，判定結果輸出），BCD輸出（僅限ST5520-01）
電源AC100 V ～ 240 V，50/60Hz，最大25VA
體積及重量215W×80H×166Dmm，1.1kg
附件使用說明書×1、電源線×1、EXT.I/O連接器×1、連接器蓋×1
PC通訊器
輸出線
※L2200可延長。請咨詢您最近的分支機構。

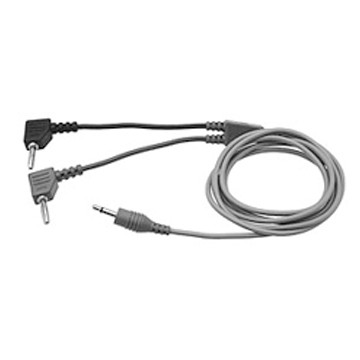

  • 輸出線 9094
    輸出線 9094

    1.5 m 長

    查看詳情>>
  • 變換轉換器 9199
    變換轉換器 9199

    BNC-香蕉頭，用于連接輸入模塊的 BNC 端口

    查看詳情>>
  • 帶開關探頭 9299
    帶開關探頭 9299

    80 cm (31.5 in) 長

    查看詳情>>
  • 測試線L2200
    測試線L2200

    紅、黑各1根，70cm， 插入主機端：香蕉頭端口， 前端部分可以針型頭和鱷魚頭替換使用，

    查看詳情>>
  • 連接線L9257
    連接線L9257

    1.2m長

    查看詳情>>
產品樣本 使用說明書 通訊指令 產品外觀圖 在線培訓視頻 軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
1726
單品樣本
ST5520
絕緣電阻測試儀ST5520
pdf
3.25 MB
2021-09-01
1882
系列/應用樣本
涉及較多產品
電池行業應用樣本
pdf
6.06 MB
2023-09-05
HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號
品名
文件
記述
容量
備注
請查閱詳情頁
是通過Microsoft Excel來收發測量儀器的通信指令的插件。
3.24 MB
ST5520
ST5520-01
絕緣電阻測試儀
以CSV文件或Microsoft Excel文件格式保存數據
745.88 KB
ST5520
ST5520-01
絕緣電阻測試儀
通過LabView控制和選擇絕緣電阻測試儀中的數據
918.98 KB
絕緣電阻測試儀ST5520主機升級v2.04（2020年5月）
版本升級應有資格技術員來執行。
與ST5520的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
